科力達KTS-552R15智能安卓全站儀，輕點界面，一鍵進入機載軟件測繪之星，圖形化界面，功能程序一目了然，看得懂，操作更快。

　　帶你全新體驗科力達智能安卓全站儀點測量、點放樣、后方交會是如何“簡單”操作，我們一起來看看。

　　智能安卓全站儀開機，進入工作桌面，點擊測繪之星軟件。

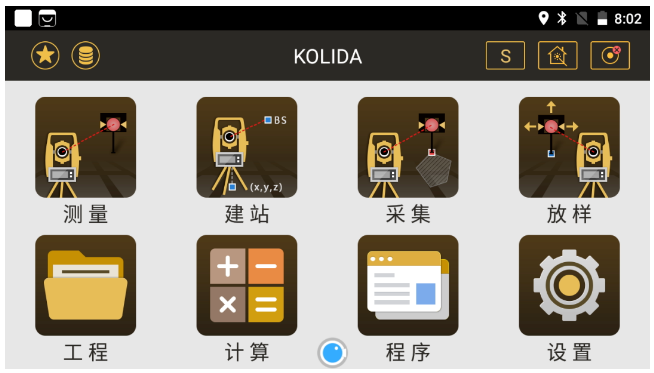

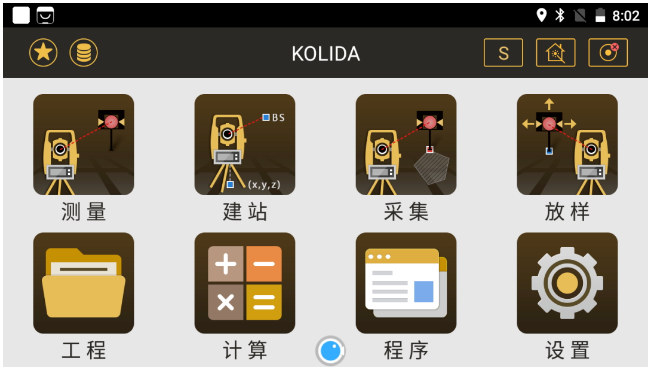

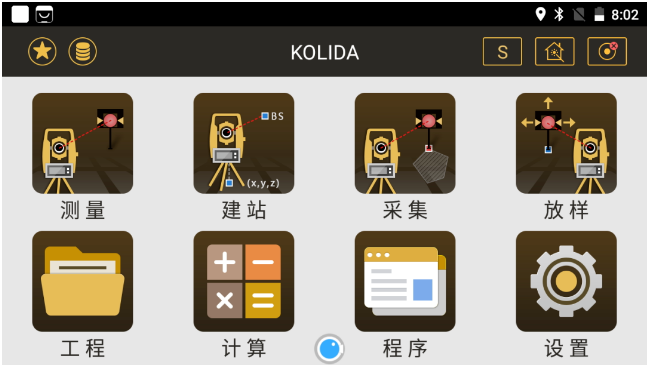

　　測繪之星主菜單

　　1、坐標測量

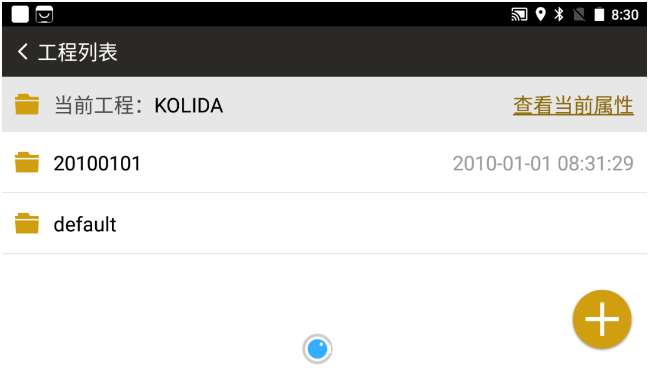

　　1、首先，新建工程，點擊工程進入工程列表，工程列表中會顯示儀器里所有保存的工程，以及當前使用的工程，若要新建工程（正常情況下，每換一個工程，都需要新建一個新的工程）點擊屏幕右下角的“+”圖標即可。

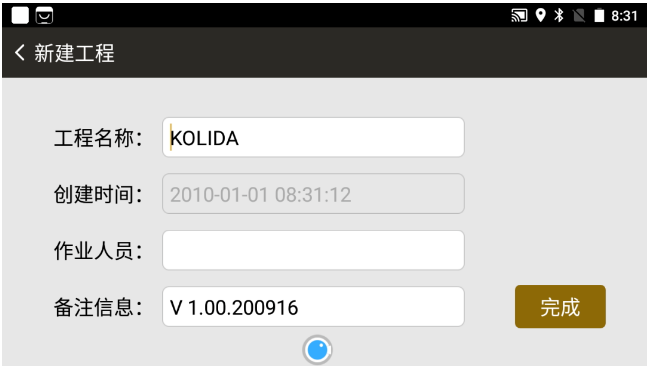

　　輸入新的工程名稱，以及作業人員或備注信息，點擊完成。

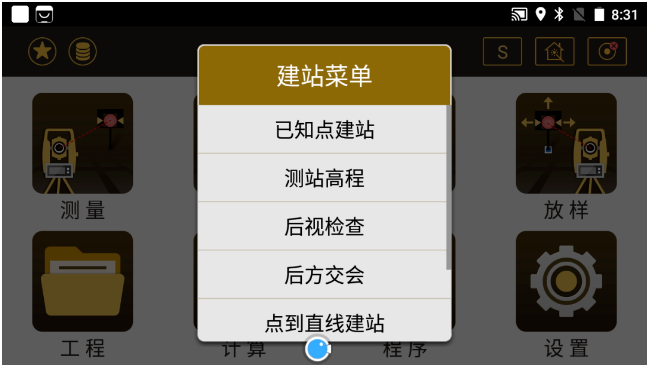

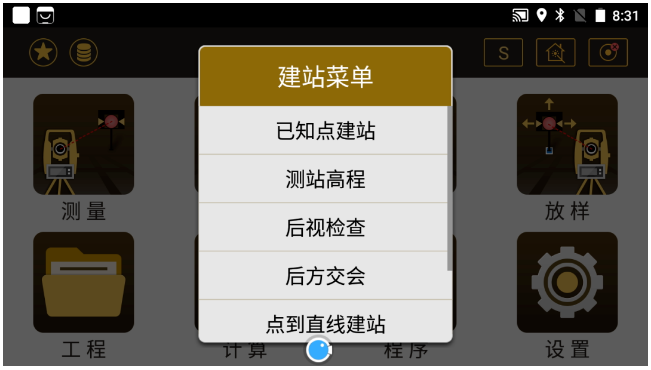

　　2、之后退出到測繪之星主菜單，點擊建站，選擇已知點建站。

　　進入已知點建站界面，點擊測站后面的“+”。

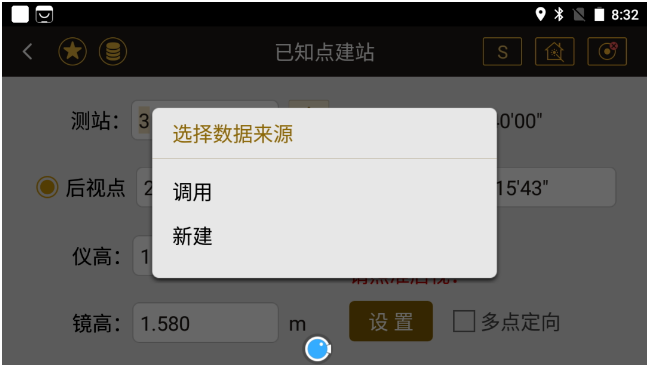

　　進入選擇數據來源界面，選擇調用（提前把測站坐標輸入到內存里）或者新建（直接輸入測站坐標）。

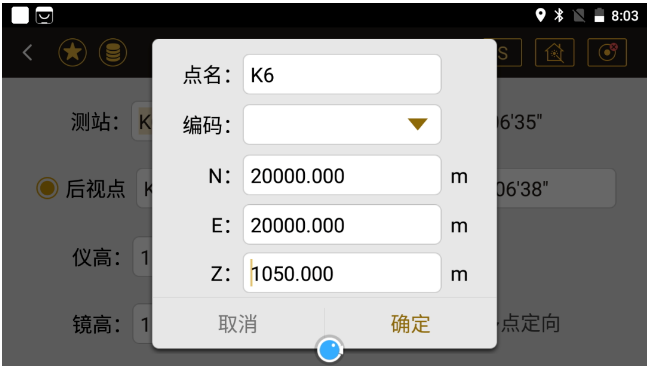

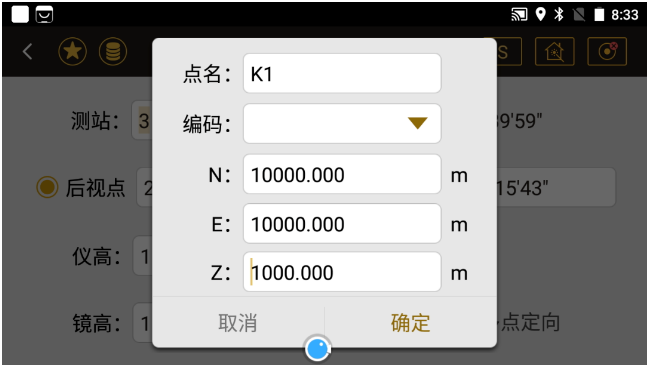

　　這里選擇新建，進入新建測站坐標界面，輸入測站坐標，點擊確定。

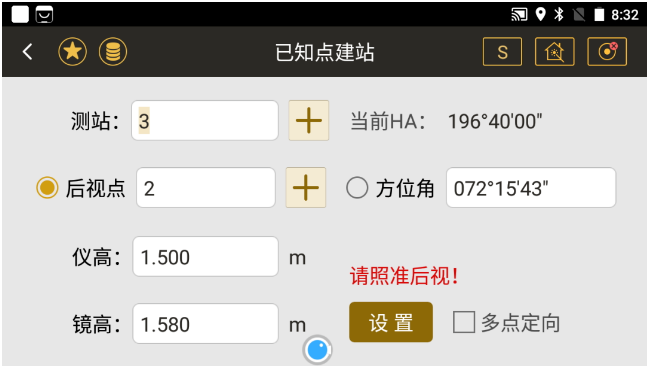

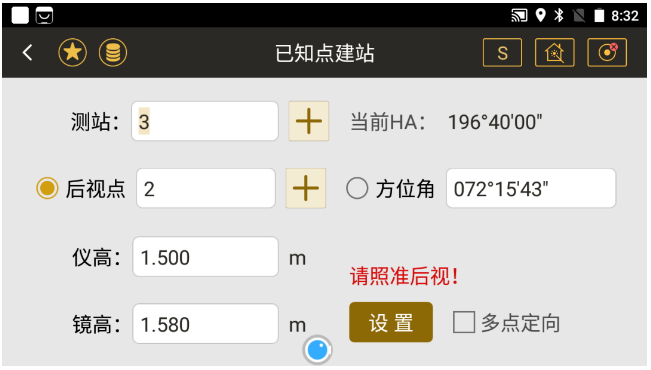

　　3、返回已知點建站界面，選擇定向方式：坐標后視或者方位角后視，如果是方位角后視則選擇方位角，并且輸入正確的方位角。如果是坐標后視，則選擇后視點，點擊后視點后面的“+”輸入后視點坐標。接著，輸入全站儀儀器高（從地面點中心上量取到儀器側面的橫線），再輸入棱鏡高度（后視地面點到棱鏡中心的高度）。用全站儀精確照準后視棱鏡中心，點擊“設置”。

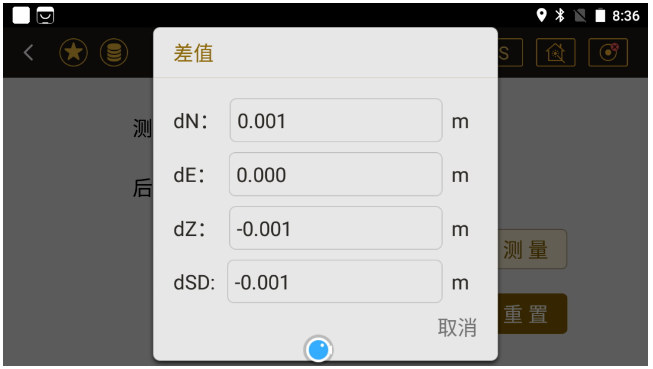

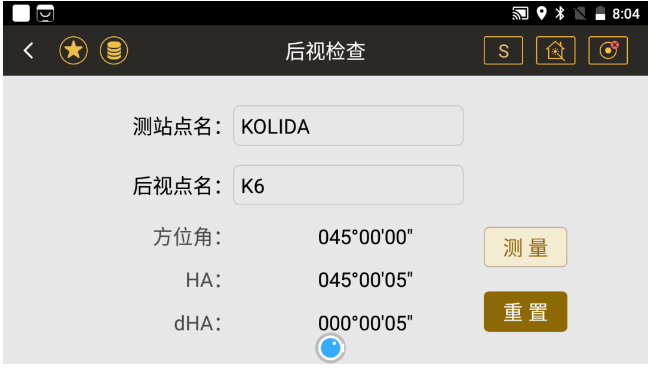

　　4、接著，點擊后視檢查，點擊測量，查看輸入的后視坐標與實測后視坐標的差值：dN、dE、dZ、dSD，差值越小越好，說明精度越高。后視檢查沒有問題，返回。

　　點擊“測量”。

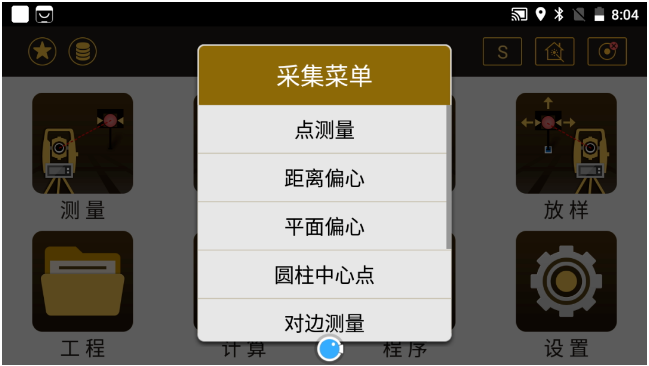

　　5、接著返回，點擊主菜單界面的“采集”菜單，選擇“點測量”。

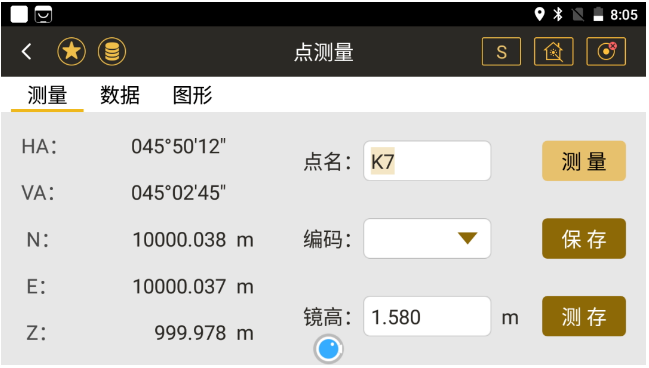

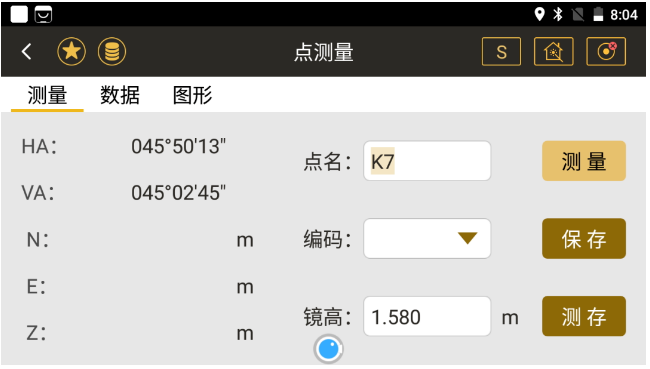

　　6、接下來儀器瞄準前視棱鏡，點擊“測量”采集被測點的坐標，測量完成后屏幕左側N:E: Z:出現數據，接著輸入點名和前視棱鏡高，點擊“保存”，坐標數據存入儀器內存。快速測量可以直接點擊“測存”，相當于“測量+保存”。

　　測完一個點后，不退出界面接著測量下一個點，以此類推，直到測完本測站所有目標點。

　　2、放樣測量

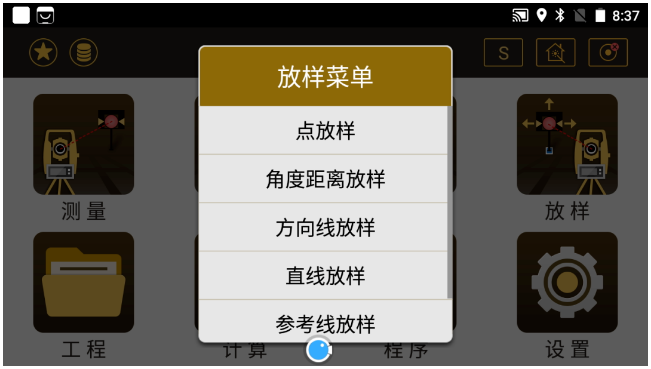

　　1、返回測繪之星主菜單，建站定向方式與坐標測量一致。建站定向成功后，點擊“放樣”圖標，選擇“點放樣”。

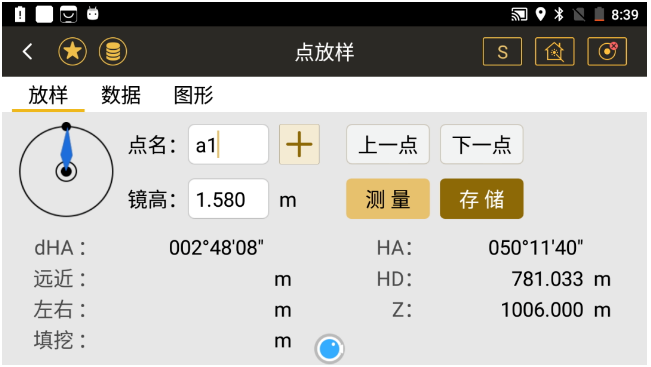

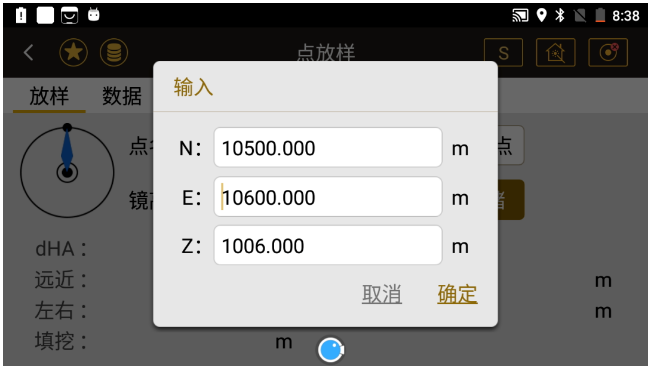

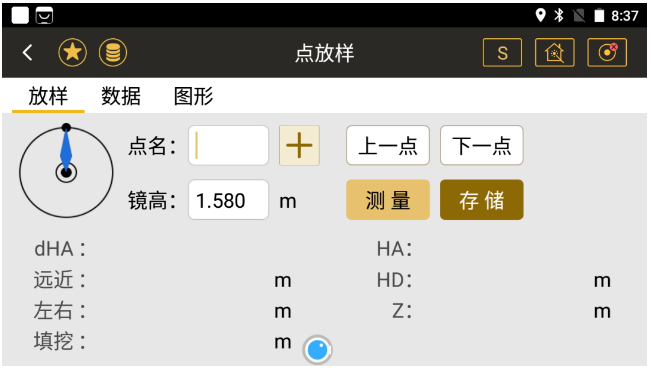

　　2、進入點放樣界面，點擊“+”，選擇“輸入”輸入放樣的坐標。如果事先已經把放樣坐標導入儀器內存中，在這里可以選擇“調取”，在點庫里直接選擇放樣的坐標。

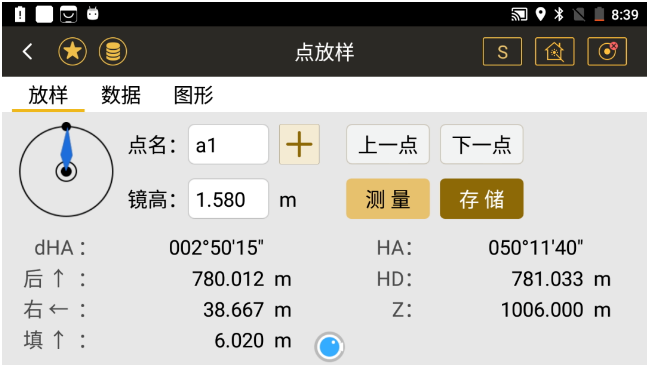

　　3、輸入完畢放樣坐標后，點擊“確定”，輸入棱鏡高，根據dHA顯示角度，旋轉儀器，直至dHA角度歸零“00°00"00'”，之后照準棱鏡點擊“測量”，得到棱鏡前后移動的距離，通過不斷照準棱鏡點擊“測量”，直至“dHA、前或后、填或挖”全部歸零，完成該點放樣。

　　3、后方交會

　　1、在測繪之星主菜單界面，點擊“建站”，選擇“后方交會”。

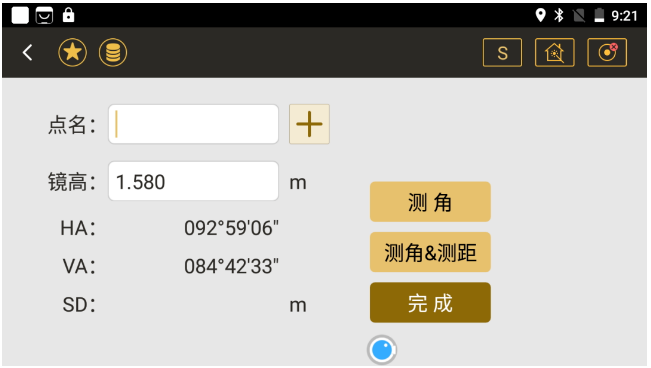

　　2、點擊“測量第1點”。

　　點擊“+”。

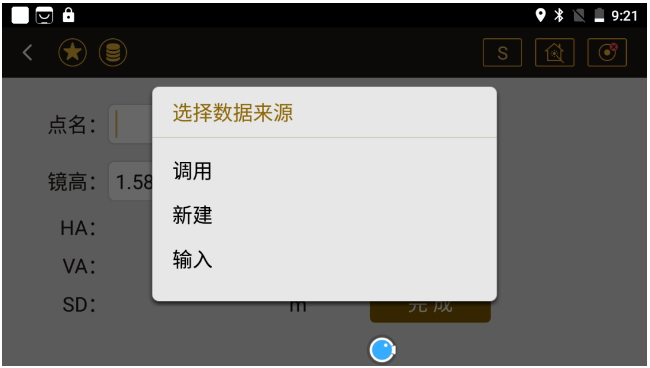

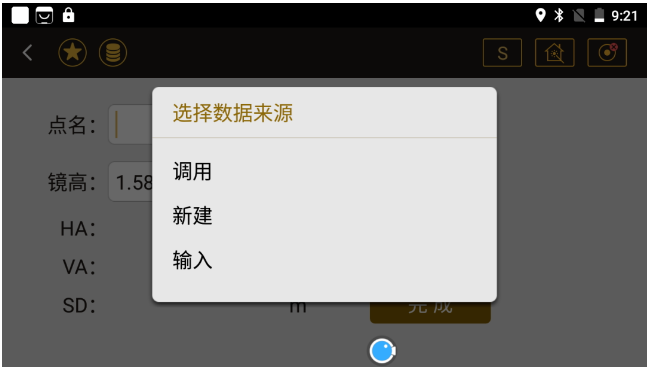

　　選擇“輸入”。

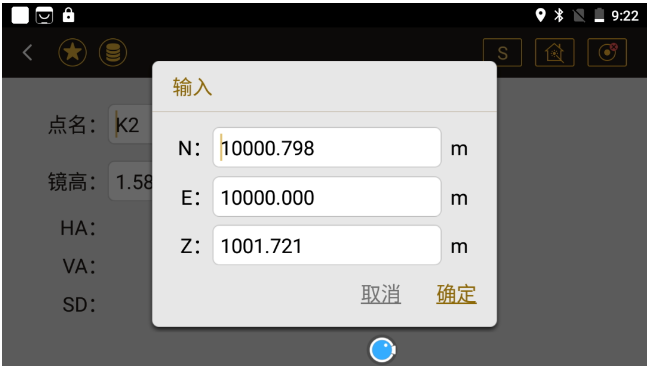

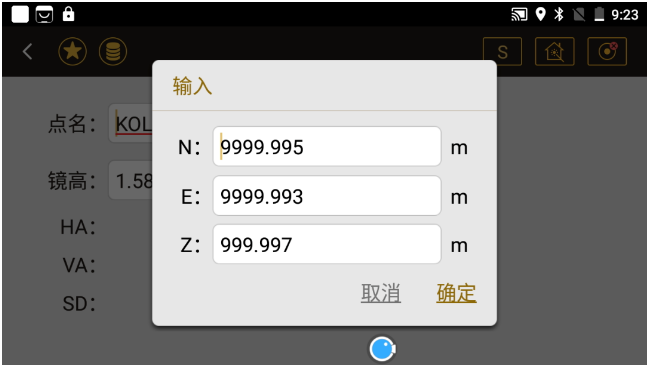

　　輸入第1已知點的坐標，點擊確定。

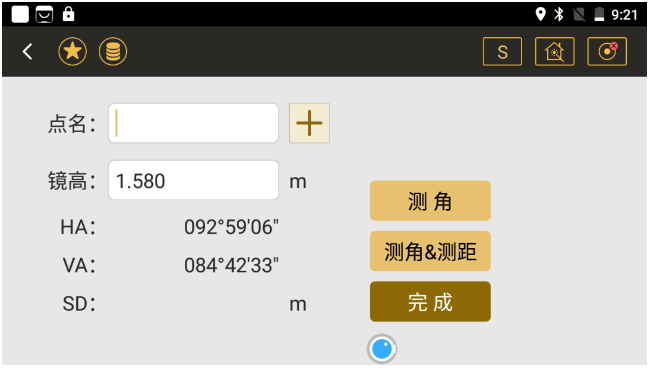

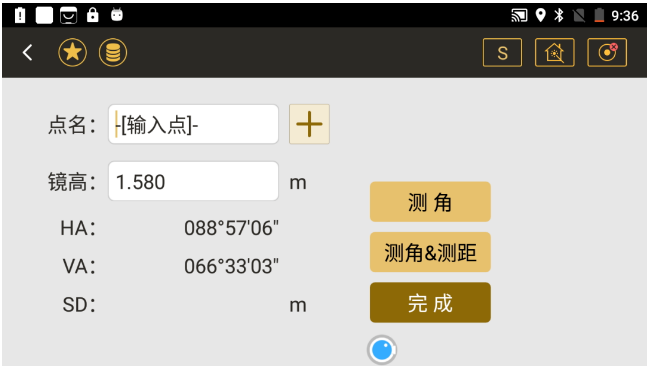

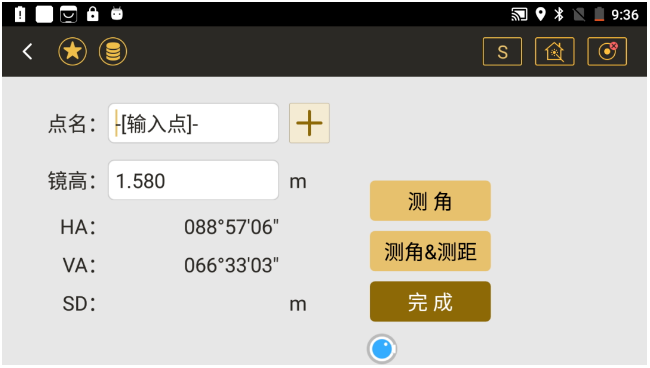

　　接著輸入棱鏡高，照準架設在第1點的棱鏡，點擊“測角＆測距”，測完后，點擊“完成”。

　　3、接著點擊“測量第2點”。

　　點擊“+”。

　　選擇“輸入”。

　　輸入第2已知點的坐標，點擊確定。

　　接著輸入棱鏡高，照準架設在第1點的棱鏡，點擊“測角＆測距”，測完后，點擊“完成”。

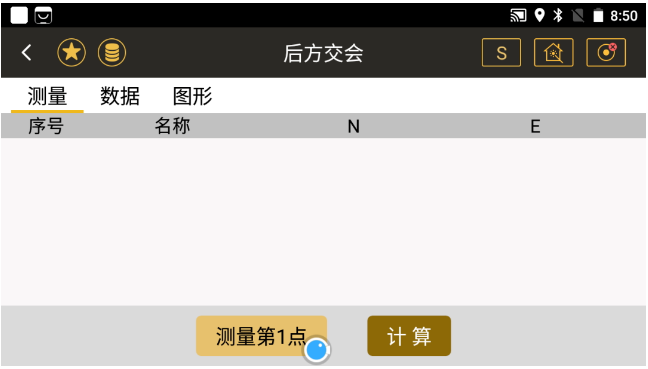

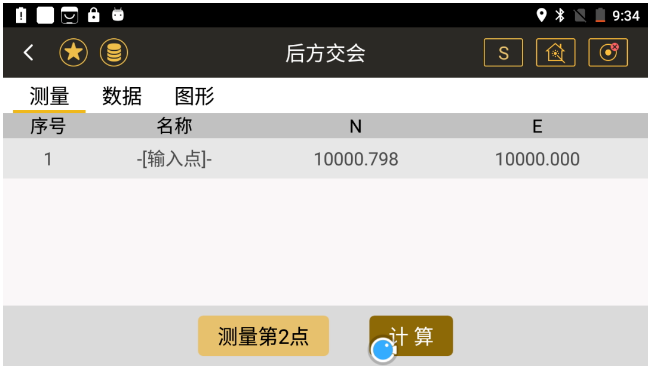

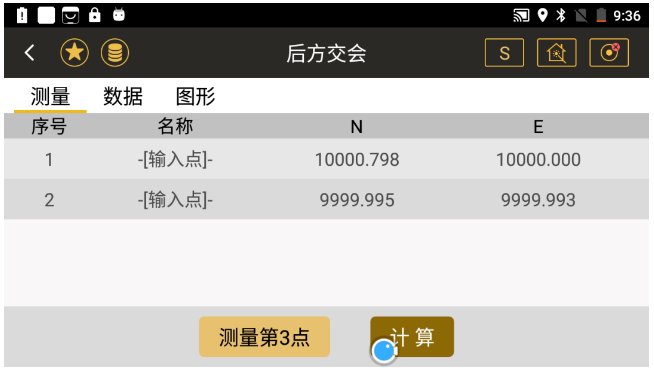

　　4、儀器進入后方交會初始界面，屏幕出現測量完成的第1點和第2點，如果還有第3點，可以以此類推，接著測量第3點。

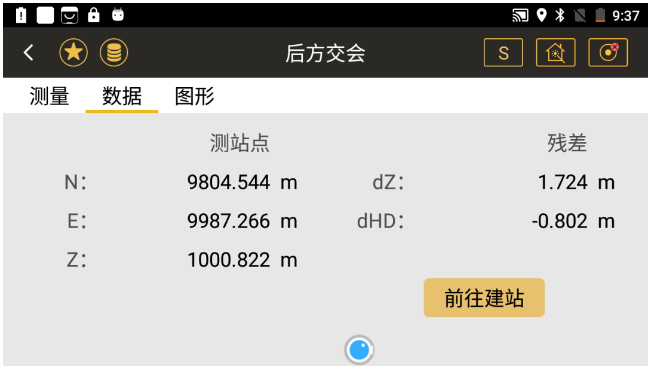

　　5、點擊“計算”，得出測站點的坐標(殘差“dZ、 dHD越小越好”)，后方交會完成。
